Chwytaki Pneumatyczne

SKU: 110eec23201d Kategorie: Siłowniki pneumatyczne i elektryczne, Technika sprężonego powietrza

Chcesz zamówić ten produkt ?
Napisz do nas.

Opis

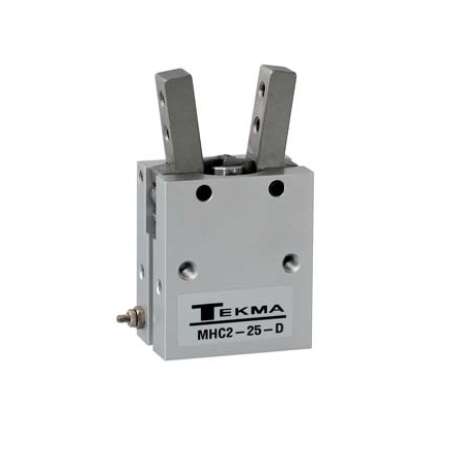

Chwytaki pneumatyczne są elementami umożliwiającymi unieruchomienie transportowanego przedmiotu.
Chwytaki o szczękach kątowych są dostępne w czterech rozmiarach w wersjach pojedynczego i podwójnego działania. Zamontowany w standardzie magnes oraz odpowiednie rowki w profilu umożliwiają łatwy i bezpośredni montaż czujnika zbliżeniowego. Otwory montażowe zapewniają szerokie możliwości zamocowania chwytaków oraz umożliwiają podłączenie elementów dodatkowych.

Chwytaki Pneumatyczne

a:1:{i:0;a:3:{s:5:"title";s:15:"Dane techniczne";s:2:"id";s:15:"dane-techniczne";s:7:"content";s:3599:"

Rodzaj	kątowy
Działanie	pojedynczego i podwójnego działania
Materiały	korpus i szczęki - aluminium tłoczysko - stal nierdzewna uszczelnienia - NBR
Przyłącze	M3 x 0,5 (MHC2-10) lub M5 x 0,8 (pozostałe)
Zakres ciśnienia pracy	1,5 - 7 bar (podwójnego działania), poza MHC2-10: min 2 bar 2,5 - 7 bar (pojedynczego działania), poza MHC2-10: min 3,5 bar
Zakres temperatur	0°C ÷ 60°C
Czynnik	powietrze filtrowane, bez smarowania*

*Jeśli prowadzone jest smarowanie powietrza, zalecany jest olej ISOVG32 (raz rozpoczęty proces smarowania musi być kontynuowany do końca eksploatacji)

Średnica	A	B	C	D	E	F	G	H	I	J	K	φL	M	N
10	2,8	12,8	38,6	52,4	17,2	12	3	5,7	4	16	M3x0,5	2,6	8,8	M3x0,5
16	3,9	16,2	44,6	62,5	22,6	16	4	7	7	24	M4x0,7	3,4	10,7	M4x0,7
20	4,5	21,7	55,2	78,7	28	20	5,2	9	8	30	M5x0,8	4,3	15,7	M5x0,8
25	4,6	25,8	60,2	92	37,5	27	8	12	10	36	M6x1	5,1	19,3	M6

O	P	Q	R	Przyłącze S/T	U	V	W	X	Y	φZ	AA	BB	CC	DD
11,4	M2,5x0,45	9	5,7	M3x0,5	7,2	18,8	6,4	10,4	5,4	11	16,4	12	23	18
16	M3x,05	4	7	M5x0,8	1	18,3	8	13	5,8	17	23,6	15	30,6	22
18,6	M5x0,8	5	9	M5x0,8	7,5	22,2	10	15	9	21	27,6	18	42	32
22	M5x0,8	6	12	M5x0,8	7	23,5	12	20	11,5	26	33,6	52	52	40
